SRY管道用三通過濾器是石油、化工、輕紡及電力行業中常用的一種管道附件，其主要應用于上述行業的管道進出口，如采油等機械設備的入口管道中流體介質的粗過濾，以除掉介質中的污垢。清洗時，旋開斜管底部盲板上的絲堵，放盡殘料或拆卸斜管底部盲板，取出濾筒清洗即可。
SRY管道用三通過濾器是用無縫鋼管由主管和斜管按45°或其他角度通過焊接工藝焊制而成的，它通過法蘭、對焊、承插焊、螺紋等方式連接管道，斜管內置有相應過濾面積的不銹鋼濾筒和濾網，殼體材料可根據工況需要，選用碳鋼、鉻鉬鋼、不銹鋼及雙相鋼等。本產品結構型式為Y型。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | Q235B | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 連接法蘭 | Q235B | Q235B | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 濾 筒 | 304 | 304 | 304 | 316 | 316L |
4 | 濾 網 | 304 | 304 | 304 | 316 | 316L |
5 | 墊 片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 法 蘭 蓋 | Q235B | Q235B | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 螺 栓 | 35CrMo | 35CrMo | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 30CrMo | 304 | 316 | 316 |
9 | 排污螺塞 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 14382-2008 管道用三通過濾器 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 14382-2008 管道用三通過濾器 | ||||
工作溫度 | -196℃ ~ 540℃ | ||||

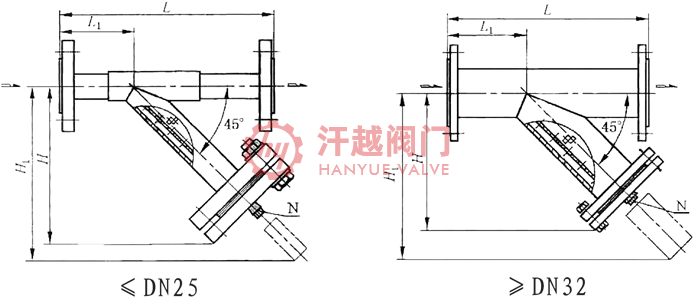

公稱壓力 | 公稱尺寸 | 安裝尺寸mm | 排污口N | |||
L | L1 | H | H1 | |||
16 ~ 40 (Class150) 20 (Class300) 50 | 15 | 260 | 96 | 180 | 270 | R ? |
20 | 270 | 96 | 190 | 280 | R ? | |
25 | 270 | 96 | 190 | 280 | R ? | |
32 | 270 | 45 | 230 | 330 | R ? | |
40 | 270 | 40 | 230 | 330 | R ? | |
50 | 290 | 50 | 245 | 350 | R ? | |
65 | 320 | 70 | 280 | 400 | R ? | |
80 | 350 | 85 | 315 | 450 | R ? | |
100 | 425 | 115 | 360 | 520 | R ? | |
125 | 480 | 140 | 390 | 560 | R ? | |
150 | 540 | 160 | 460 | 660 | R ? | |
200 | 700 | 190 | 540 | 770 | R ? | |
250 | 800 | 200 | 660 | 945 | R ? | |
300 | 950 | 310 | 750 | 1080 | R ? | |
350 | 1050 | 370 | 845 | 1210 | R ? | |
400 | 1250 | 420 | 920 | 1320 | R ? | |
表中為法蘭連接外形尺寸，如需其他連接方式結構尺寸，請咨詢汗越閥門技術部。 | ||||||
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明公稱壓力、公稱通徑、過濾精度、殼體材料、濾筒濾網材質等，本產品可按客戶需求承接定制，具體詳情請聯系我司銷售技術人員。
