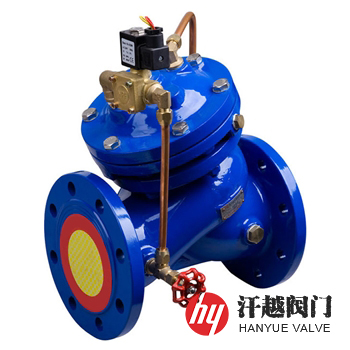

J145X電動遙控閥由主閥和外控組件組成，主閥由閥體、閥桿、閥板、閥蓋、閥座、膜片和膜片壓板及彈簧等構成，外控部件主要由電磁導閥、針型閥、過濾器、手動球閥等組成，其安裝在各類給水系統的管道上，根據電信號或手動操作，使閥門打開或關閉。該閥采用直通電磁閥控制，維護簡單。
J145X電動遙控閥能夠根據電信號準確快速的控制閥門啟閉，其關閉速度可調，且平穩關閉而不會產生壓力波動，本產品具有安全、可靠、節能環保、維修便捷、使用壽命長等特點。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 盤 | QT450 | WCB | 304 | CF8M | CF3M |
4 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 膜片壓板 | QT450 | WCB | CF8 | CF8M | CF3M |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 電 磁 閥 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 10674-2006 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | JB/T 10674-2006 水力控制閥 | ||||
介質溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 | 公稱通徑 | 尺寸mm | 公稱壓力 | 公稱通徑 | 尺寸mm | ||
L | H | L | H | ||||
10 ~ 25 | 50 | 203 | 293 | 10 ~ 25 | 350 | 622 | 957 |
65 | 216 | 328 | 400 | 698 | 1188 | ||
80 | 248 | 364 | 450 | 775 | 1218 | ||
100 | 283 | 418 | 500 | 811 | 1256 | ||
125 | 330 | 481 | 600 | 900 | 1600 | ||
150 | 356 | 543 | 700 | 980 | 1750 | ||
200 | 444 | 673 | 800 | 1120 | 1900 | ||
250 | 533 | 792 | 900 | 1220 | 2100 | ||
300 | 600 | 927 | 1000 | 1320 | 2400 | ||
表中未列出規格及參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質及法蘭標準等，本產品電磁閥電壓有AC220V和DC24V兩種，訂貨時請注明。
